我们最新完成的 268(368)系统规格及特性如下:

 特性说明:
   众经电子最新的小区家庭联网管理保全对讲系统即将推出,本系统为智能型的系统,管理中心完全融入PC计算机系统中操作,可安装的最大容量为90个玄关机,4000户在同一系统内运作。同时可扩充至保全、防盗、影视对讲三合一系统。我们也预留了扩充的空间,可适用于多样化之现代化设计，构成一个稳定的系统，使住户于安全的环境中生活

 配线之要求：
 1.全系统之配线为4(讯号线)＋1影像线(75-5/128编)
 2.室内对讲机不必供电,但如有显像器(屏幕)时,则需独立供电给显像器
 3.如需对住户广播的功能时,需另加一条讯号线
268或368系统会因不同地区而有不同的型号名称
功能说明：

 本系统有影视对讲,讯息传送,对住户广播系统,户对户对讲及录像功能

 1.讯息传送功能:管理中心可对任一住户、对一群体住户或对全体住户发出讯息,住户可轻松掌握小区最新动态

2.录像功能:玄关机启动后立刻录像,本功能可同时对4台玄关机录像,以便日后追踪

 3.户对户对讲功能:透过管理中心,可直接使户对户对讲(有密话功能),也可启动多方会谈

 4.对住户广播功能:管理中心可对单一住户、对一群体住户或全体住户广播(可选购管道间(楼梯间)同时广播)

 5.支持小区大门玄关机管制,也可支持多小区多大门玄关机之架构

 6.运用紧急供电系统供电给公设部品,紧急时依旧可通话及开门,门禁依然深严

 7.每户的对讲机不必耗电,但如有显像器(屏幕)时,则需独立供电给显像器
8.住户码由1位数到8位数均可

 9.住户码设于楼层分配器内,所有室内机均可相互更换。更改时不必进入住户家中或送回工厂作业

 10.每一住户可接约10台可视或不可视分机。也可安装住户的门口子机或将门铃接入本系统

 11.可加入保全、防盗系统,于管理中心透过计算机可监看所有住户状态

 12.听声辨位的功能:有多种不同铃声来分辨不同之来源

 13.室内机有免提对讲及拿听筒对讲双功能,如先用免提对讲时可随时拿起听筒改为拿听筒对讲

 14.楼层分配器(268DB)有8个输出到住户的输出端子台为串接方式

15.环保铃声,可针对单一住户,一区住户 或全体住户播放,可以调整播放时间的长短

16.室内机会陆续推出 4 吋及 7 吋崁入式彩色屏幕的室内机


268C7 彩色/黑白 不锈钢按键玄关机
268C8 彩色/黑白 CCD 不锈钢按键玄关机+易卡通

  • 电源: DC15~18V by Adaptor
  • 分辨率: 彩色- 480 电视线
    黑白- 500 电视线
  • 镜头: 自动
  • CCD: 1/3" 彩色或黑白 CCD
  • F1.8/3.0mm,广角 92 度
  • 最低照度: 彩色-0.1 Lux
    黑白-0.1Lux (含12个红外LED)
  • 尺寸:
  • 含预埋盒: 325x120x80mm (含埋盒)
  • 机器本体 : 325x120x60mm
  • 材数:0.13 才
  • 重量: 1.5 公斤(不含预埋盒)
  • 安装时需有埋盒
  • 不锈钢之 按键 + 背光 + 面板

  • 电源: DC15~18V by Adaptor
  • 分辨率: 彩色- 480 电视线
    黑白- 500 电视线
  • 镜头: 自动
  • CCD: 1/3" 彩色或黑白 CCD
  • F1.8/3.0mm,广角 92 度
  • 最低照度: 彩色-0.1 Lux
    黑白-0.1Lux (含12个红外LED)
  • 尺寸: 300x200x75mm (含埋盒)
  • 材数:0.25 才
  • 重量: 2.9 公斤(不含预埋盒)
  • 安装时需有埋盒
  • 不锈钢之 按键 + 背光 + 面板
  • 内含易卡通接收器
  • 可储存5,000张易卡通之卡片
  • 易卡通编辑方式为遥控型,方便使用
  • 薄卡/厚卡(.18/.76cm)均可使用

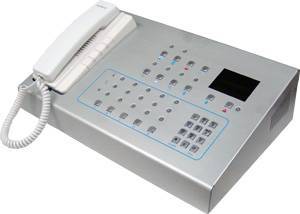

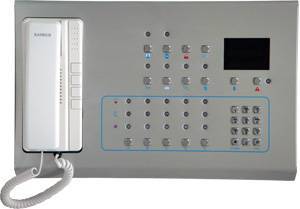

368CC 安防对讲管理总机
268C9 不锈钢24户门口机(彩色或黑白门口机)
  • 具五小区管制功能,除可管制住户,也可管制大门
  • 内建小区大门输入埠,可连接小区大门
  • 内建门状态指示,及系统使用指示
  • 内建八位七段数字显示器两组,上为接收显示:显示呼叫管理总机之住户码;下为拨出码显示,已呼叫之住户码
  • 内建15笔住户码记忆容量
  • 可监看任一玄关机,并且可驱动该玄关机之电锁
  • 可管制小区大门,使小区大门玄关机呼叫住户时,皆仅能呼叫到管理总机
  • 内建广播功能,可对全体广播,或对一区广播,或对指定住户广播
  • 内建户户对讲功能,可依住户需求,连结两住户对讲,且不影响主线呼叫及使用
  • 内建环保铃声功能,且住户可自行停止播放
  • 内建住户警报回路显示区,各住户3个NO回路,2个NC回路,一经触发立即传送至管理台
  • 电源: AC100 至 230V全区
  • 解碼: 可解出任一住户码
  • 容量: 4,000户
  • 耗电量:DC15V-500mA
  • 尺寸: 438宽x264深x160高mm
  • 分辨率: 黑白-500电视线 彩色-480电视线
  • 电源: DC15~18V by Adaptor
  • 可接住户数: 1-24 住户
  • 镜头: 自动
  • CCD: 1/3" CCD F1.8,92度广角
  • 最小照度: 黑白-0.1lux含12个红外,彩色-0.1lux
  • 尺寸: 300x200x75mm (含埋盒)
  • 重量: 1.5 kg
  • 不锈钢之 面板+住户码背光
  • 内含易卡通接收器
  • 可储存5,000张易卡通之卡片
  • 易卡通编辑方式为遥控型,方便使用
    薄卡/厚卡(.18/.76cm)均可使用

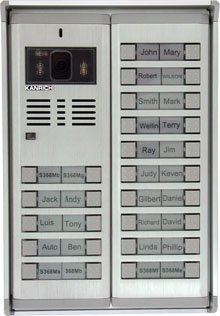

368C5 彩色/黑白 铝合金玄关机
368K2 20户用 铝合金按键机
  • 电源: DC15V 由变压器供应
  • 分辨率: 彩色- 480电视线
    黑白- 500电视线
  • 镜头: Auto
  • CCD: 1/3" 彩色/黑白CCD
  • 最小照度: 彩色-0.1 Lux
    黑白-0.1Lux(含12个红外IR)
  • 尺寸:
    • 325x120x80mm(含单埋盒)
       325x120x85mm(含单明盒)
    • 325x120x60mm(不含预埋盒)
  • 材数:0.13 才
  • 重量: 1.5 公斤
  • 需要预埋盒
  • 电源: 由368C5供应,10 到 20 户用按键
  • 按键有LED灯光导引
  • 尺寸:
    • 325x120x80mm(含单埋盒)
    • 325x120x85mm(含单明盒)
    • 325x120x60mm(不含预埋盒)
  • 材数: 0.25 才
  • 重量:1.0 公斤
  • 需要预埋盒
S368Mb  3.5吋 防盗 影视 对讲三合一室内机

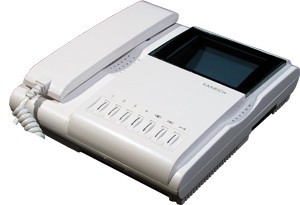

 S368Ma 4吋彩色/黑白 防盗保全 可视对讲机

对讲功能:
和弦铃声,住户可自行设定,变更; 机上有紧急求救键; 门口机/ 管理员呼叫; 呼叫室内机分机通话; 呼叫总机; 玄关机监看; 门口子机监看; 讯息阅读; 住户广播; 状态指示灯; 讯息指示灯; 门口子机机门灯指示.

规格:
工作电压: 影像--DC15V; 对讲--DC15V
消耗电流: 影像--待机 1mA, 动作 350mA
                   对讲--待机 50mA, 动作 200mA
分辨率: 彩色3.5 吋  480(H)*234(V)
通信接口: 影像- 75Ω 1.0 Vpp
对讲- 单线式R-T双工传输线路
保全- 两线式T-R双工传输线路
安装方式: 壁挂式
外观材质: ABS耐燃塑料
外型尺寸: 130/280/45mm
重量: 1.8 Kgs

安保防盗功能：268/368 防盗系统最大差异为:
-268之每台室内机需另有两条线来传送防盗系统的讯号,同时到管理室后需要S600DB,485转232,及计算机
-368则完全不需要另外配线,防盗系统的讯号经由对讲讯号线传送到管理台,中间不需要任何收集器,防盗讯号直接显示在管理台上

  • 输入：3个24小时及2个防盗监控 回路(共5个回路)
  • 密码：密码解除警戒
  • 警戒/关机方式：延迟、立即警戒；密码、立即关机
  • 防盗讯号传送至管理台
  • 有联防功能:同一户装两台室内机以上时,祇要启动/关闭一台,全部的室内机会同步动作
  • 所有的输入回路祇要接到最近的一台室内机即可被系统控制
  • 系统一被触动所有室内机皆有警报声,同时也会传至管理台
  • 管理台可记亿最后15个住户的数据
  • 机上有紧急求救键
  • 和弦铃声:住户可自行设定,变更
  • 电源: DC15V
  • 屏幕: 彩色-4"TFT LCD面板/黑白-4" 扁平式CRT
  • 分辨率: 480H X 234V dot
  • 有效区域: 82.1(W)x61.8(H)mm
  • Dot Pitch: 0.264(H)x0.17(V)mm
  • 视角:上:30度;下:60度;左/右:60度
  • 呼叫铃声: 数位和弦铃声,内建10首,可自行更改选定
  • 有留言指示功能
  • 耗电量: 待机200mA.操作中650mA.
  • 接线: 数位4讯号线＋1影像线+1广播用+2电源线+不需另外保全线
  • 尺寸: 190/260/45 mm
  • 包装: 0.4 才
  • 重量: 0.7 kg
  • 不需要预埋盒(壁挂式)
  • 对讲功能:

门口机/ 管理员呼叫; 呼叫室内机分机通话; 呼叫总机; 玄关机监看; 门口子机监看; 讯息阅读; 住户广播; 状态指示灯; 讯息指示灯; 门口子机机门灯指示.

安保防盗功能：268/368 防盗系统最大差异为:
-268之每台室内机需另有两条线来传送防盗系统的讯号,同时到管理室后需要S600DB,485转232,及计算机
-368则完全不需要另外配线,防盗系统的讯号经由对讲讯号线传送到管理台,中间不需要任何收集器,防盗讯号直接显示在管理台上
  • 输入：3个24小时及2个防盗监控 回路(共5个回路)
  • 密码：密码解除警戒
  • 警戒/关机方式：延迟、立即警戒；密码、立即关机
  • 防盗讯号传送至管理台
  • 有联防功能:同一户装两台室内机以上时,祇要启动/关闭一台,全部的室内机会同步动作
  • 所有的输入回路祇要接到最近的一台室内机即可被系统控制
  • 系统一被触动所有室内机皆有警报声,同时也会传至管理台
  • 管理台可记亿最后15个住户的数据
S368Mf 7吋 防盗 免提彩色室内机


 268Me (S268Me)  4吋免提(防盗) 彩色/黑白 室内机




268Me                                         S268Me
  • 免持听筒(免提) 不锈钢面板 室内机
  • 电源: DC15V
  • 屏幕: 彩色- 7"  TFT LCD 面板
  • 分辨率: 1440H X 234V dot
  • 有效区域: 154.08(W)x86.58(H)(mm)
  • Dot Pitch: 0.107(H)x0.370(V)(mm)
  • 视角: 上:30度; 下:60度;左/右:60度
  • 呼叫铃声: Ding-Dong 声
  • 有留言指示功能
  • 耗电量: 待机 200mA. 操作中450mA.
  • 接线: 数位4讯号线＋1影像线+1广播用+2 电源线
  • 尺寸:220/320/40 mm
  • 包装: 0.6 才
  • 重量: 1.0 kg
  • 需要预埋盒
  • 免持听筒(免提) 室内机
  • 电源: DC15V
  • 屏幕: 彩色- 4"TFT LCD面板
    黑白    - 4"扁平式CRT:500电视线
  • 分辨率: 480HX234V dot
  • 有效区域: 82.1(W)x61.8(H)mm
  • Dot Pitch: 0.264(H)x0.17(V)mm
  • 视角: 上:30度;下:60度;左/右:60度
  • 呼叫铃声: Ding-Dong声
  • 有留言指示功能
  • 耗电量: 待机 200mA. 操作中450mA.
  • 接线: 数位4讯号线＋1影像线+1广播用+2 电源线
  • 尺寸:190/260/45 mm
  • 包装: 0.4 才
  • 重量: 0.7 kg
  • 需要/不需要两用 预埋盒(壁挂式/埋入式两用)
安保防盗功能：268/368 防盗系统最大差异为:
-268之每台室内机需另有两条线来传送防盗系统的讯号,同时到管理室后需要S600DB,485转232,及计算机
-368则完全不需要另外配线,防盗系统的讯号经由对讲讯号线传送到管理台,中间不需要任何收集器,防盗讯号直接显示在管理台上
  • 输入：3个24小时及2个防盗监控 回路(共5个回路)
  • 密码：密码解除警戒
  • 警戒/关机方式：延迟、立即警戒；密码、立即关机
  • 防盗讯号传送至管理台
  • 有联防功能:同一户装两台室内机以上时,祇要启动/关闭一台,全部的室内机会同步动作
  • 所有的输入回路祇要接到最近的一台室内机即可被系统控制
  • 系统一被触动所有室内机皆有警报声,同时也会传至管理台
  • 管理台可记亿最后15个住户的数据



 安保防盗功能：连接众经(本公司)所开发的管理室控制软件时所用之机种
  • 输入：2个24小时及2个防盗监控回路
  • 密码：密码(4位数)
  • 系统输出：可外接震撼喇叭及传送数据到管理室
  • 警报声关闭时间：90秒后自动关闭，只保留灯号讯息
  • 系统接线方式：2线有极性
  • 警戒/关机方式：遥控、延迟、立即警戒；遥控、密码、立即关机
  • 延迟设定：延迟启动、延迟警报之时间40秒，并于延迟警报时间到之前15/10/5秒各有一提示音来提醒关机
  • 选购功能：其它功能如外接震撼喇叭、外接备用电池、提供DC12V电力给PIR我们都有预留的这些功能
268/368 防盗系统最大差异为:
-268之每台室内机需另有两条线来传送防盗系统的讯号,同时到管理室后需要S600DB,485转232,及计算机
-368则完全不需要另外配线,防盗系统的讯号经由对讲讯号线传送到管理台,中间不需要任何收集器,防盗讯号直接显示在管理台上


368Mb 3.5吋 彩色 可视对讲室内分机

 268Ma 彩色/黑白 可视对讲机
对讲功能:
和弦铃声,住户可自行设定,变更; 机上有紧急求救键; 门口机/ 管理员呼叫; 呼叫室内机分机通话; 呼叫总机; 玄关机监看; 门口子机监看; 讯息阅读; 住户广播; 状态指示灯; 讯息指示灯; 门口子机机门灯指示.

规格:
工作电压: 影像--DC15V; 对讲--DC15V
消耗电流: 影像--待机 1mA, 动作 350mA
                   对讲--待机 50mA, 动作 200mA
分辨率: 彩色3.5 吋  480(H)*234(V)
通信接口: 影像- 75Ω 1.0 Vpp
对讲- 单线式R-T双工传输线路
安装方式: 壁挂式
外观材质: ABS耐燃塑料
外型尺寸: 130/205/45mm
重量: 1.6 Kgs
  • 电源: DC15V
  • 呼叫铃声: 数位和弦铃声,内建10首,可自行更改选定
  • 耗电量: 待机 200mA. 操作 300mA. 含保全时 700mA
  • 接线: 数位4讯号线+1广播用
  • 有屏幕时需2条线独立供电
  • 尺寸: 100/200/45 mm
  • 包装: 0.1 cubic ft
  • 毛重: 0.5 kg
S368Me 4吋彩色 安保防盗 免提 可视对讲机
S368Mg 安保防盗 免提 室内机
  • 免持听筒(免提) 室内机
  • 电源: DC15V
  • 屏幕: 彩色- 4"TFT LCD面板/黑白- 4" 扁平式CRT
  • 分辨率: 480H X 234V dot
  • 有效区域: 82.1(W)x61.8(H)mm
  • Dot Pitch: 0.264(H)x0.17(V)mm
  • 视角:上:30度;下:60度;左/右:60度
  • 呼叫铃声: 数位和弦铃声,内建10首,可自行更改选定
  • 有留言指示功能
  • 耗电量: 待机200mA.操作中450mA.
  • 接线: 数位4讯号线＋1影像线+1广播用+2电源线+不需另外保全线
  • 尺寸: 190/260/45 mm
  • 包装: 0.4 才
  • 重量: 0.7 kg
  • 需要/不需要两用 预埋盒(壁挂式/埋入式两用)

安保防盗功能：268/368 防盗系统最大差异为:
-268之每台室内机需另有两条线来传送防盗系统的讯号,同时到管理室后需要S600DB,485转232,及计算机
-368则完全不需要另外配线,防盗系统的讯号经由对讲讯号线传送到管理台,中间不需要任何收集器,防盗讯号直接显示在管理台上
  • 输入：3个24小时及2个防盗监控 回路(共5个回路)
  • 密码：密码解除警戒
  • 警戒/关机方式：延迟、立即警戒；密码、立即关机
  • 防盗讯号传送至管理台
  • 有联防功能:同一户装两台室内机以上时,祇要启动/关闭一台,全部的室内机会同步动作
  • 所有的输入回路祇要接到最近的一台室内机即可被系统控制
  • 系统一被触动所有室内机皆有警报声,同时也会传至管理台
  • 管理台可记亿最后15个住户的数据
  • 免持听筒(免提) 室内机
  • 电源: DC15V
  • 呼叫铃声: 数位和弦铃声,内建10首,可自行更改选定
  • 有留言指示功能
  • 耗电量: 待机200mA.操作中450mA.
  • 接线: 数位4讯号线＋1影像线+1广播用+2电源线+不需另外保全线
  • 尺寸: 210X95X40 mm
  • 包装: 0.2 才
  • 重量: 0.5 kg
安保防盗功能：268/368 防盗系统最大差异为:
-268之每台室内机需另有两条线来传送防盗系统的讯号,同时到管理室后需要S600DB,485转232,及计算机
-368则完全不需要另外配线,防盗系统的讯号经由对讲讯号线传送到管理台,中间不需要任何收集器,防盗讯号直接显示在管理台上
  • 输入：3个24小时及2个防盗监控 回路(共5个回路)
  • 密码：密码解除警戒
  • 警戒/关机方式：延迟、立即警戒；密码、立即关机
  • 防盗讯号传送至管理台
  • 有联防功能:同一户装两台室内机以上时,祇要启动/关闭一台,全部的室内机会同步动作
  • 所有的输入回路祇要接到最近的一台室内机即可被系统控制
  • 系统一被触动所有室内机皆有警报声,同时也会传至管理台
  • 管理台可记亿最后15个住户的数据




PH-P9 电子式电源供应器
PH-P7 全区式电源供应器
。电源: AC 110V
 。输出: 4组DC 15V 共 6 安培输出
 。尺寸: 170X97X40 mm
 。凈重: 550公克(净重)
 。可分离式AC / DC 联接线端子台
 。LED灯(输出指示)不亮即为保险丝断或无电源
 。AC 突波保护



 。电源: AC100-240V 47-63HZ 全区电压
。输出: DC 16V/ 1.0A
。尺寸: 105X55X36 mm
。凈重: 115公克
。欧洲轨道式 (Din Rail)或壁挂式双用固定方式
。可分离式AC / DC 联接线端子台
。LED灯(输出指示)不亮即为保险丝断
。保险丝不必猜拆除上盖即可更换
。重量轻(115公克), 体积小(54x102x36mm).轻薄短小好存放
PH-P6 室内机电源供应器
368C3AL,368C3PL, 368C11PL或368PBPL, 门口对讲子机
  • 电源: AC230/220/120/110V
  • 输出: DC16.5V/2.5A
  • 尺寸: 160X120X80 mm
  • 有固定轨道可选购

  • 可选择有/无CCD摄影机
  • 可选择铝外机 或 塑外机
  • 电源: DC15V输入
  • 耗电量:DC15V-300mA
  • 铝合金门口机可埋入,亦可壁挂
  • 塑门口机为壁挂式
  • 有门口子机,公共区域对讲机,公共区域紧急对讲机
S268Ma 安保防盗 可视室内机

PH-NP 不锈钢 住户指示板
  • 电源: DC15V
  • 屏幕: 彩色- 4"彩色TFT LCD
    黑白- 4"扁平式CRT:500电视线
  • 分辨率: 480H X 234V dot
  • 有效区域: 82.1(W)x61.8(H)mm
  • Dot Pitch: 0.264(H)x0.17(V)mm
  • 视角:上:30度;下:60度;左/右:60度
  • 呼叫铃声: ing-Dong声
  • 耗电量: 待机200mA. 操作 600mA. 含保全时 1000mA
  • 接线: 数位4讯号线＋1影像线+1广播用+2保全讯号线
  • 有屏幕时需2条线独立供电
  • 尺寸: 250/200/45 mm
  • 包装: 0.3 cubic ft
  • 毛重: 1.5 kg
  • 可加挂于各式玄关机旁
  • 住户住址及住户代码可书写于此让访客一目了然的呼叫到住户
  • 尺寸与855C7相同
  • 尺寸:325x120x15mm
安保防盗功能：连接众经(本公司)所开发的管理室控制软件时所用之机种
  • 输入：2个24小时及2个防盗监控回路
  • 密码：密码(4位数)
  • 警报声关闭时间：90秒后自动关闭，只保留灯号讯息
  • 系统接线方式：2线有极性
  • 警戒/关机方式：延迟、立即警戒；密码、立即关机
  • 延迟设定：延迟启动、延迟警报之时间40秒，并于延迟警报时间到之前15/10/5秒各有一提示音来提醒关机
  • 选购功能：其它功能如外接震撼喇叭、外接备用电池、提供DC12V电力给PIR我们都有预留的这些功能
268/368 防盗系统最大差异为:
-268之每台室内机需另有两条线来传送防盗系统的讯号,同时到管理室后需要S600DB,485转232,及计算机
-368则完全不需要另外配线,防盗系统的讯号经由对讲讯号线传送到管理台,中间不需要任何收集器,防盗讯号直接显示在管理台上
368CB 系统整合器
368DB 楼层分配器

  • 电源: DC15V输入
  • 每个CB皆有一个 ID
  • 每个CB可接2个门口机
  • 多种接线法
  • 耗电量:DC15V-200mA
  • 尺寸:107Wx156Lx50Hmm

  • 电源: DC15V输入
  • 每个DB有8个输出端子,住户码皆储存于DB内
  • 智能型储存住户码
  • 耗电量:DC15V-300mA
  • 尺寸:107Wx156Lx50Hmm
485/232 讯号转换器

S600DB 讯号转换盒及软件
  • 电源: DC15V/ 200mA
  • 输入: 485讯号
    输出: RS232可接受之讯号

  • Win98/Me/2000/XP可接受的转换器
  • 尺寸: 100X65X45 mm

  • For win98/Me/2000/XP
  • 住户防盗讯号收集器
  • 管理中心用计算机来控制管理所有住户 防盗保全状况
  • 尺寸:107Wx156Lx50Hmm


VB4 影像讯号放大器


  • 电源: DC15V/ 200mA
  • 输入: 1个BNC接头
    输出: 4个BNC头接点
  • 尺寸: 80X55X55 mm




所有网页功能规范仅供参考, 详细之功能规范请洽本公司业务人员确认
